三回程烘干機

時間:2018-01-30 10:21:25  來源:三回程烘干機  瀏覽次數:591

100%x200
  • 性能參數:Φ2.0×6-Φ4.2*8.5
  • 生產能力:20-25~75-99
  • 應用領域:建材、化工、鑄造等行業
  • 適用物料:沙子,煤泥,木屑,鋸末,脫硫石膏,黃砂、型砂、礦渣,煤渣、小粒度粘土,以及不怕高溫及煙塵弄臟的其它小顆粒物料
  • 微      信:390278864
  • 銷售熱線:0371-67846980

三回程烘干機簡介

三回程烘干機即高效組合式三筒烘干機。大型的三回程烘干機,有很多種,比如(三回程沙子烘干機 ,三回程河沙烘干機)等。此類型設備通常有6~7米長,分為直筒和錐筒兩種結構形式,物料的流動是靠筒內葉片(即導流板)隨筒體轉動撥動物料前進的,適用于直筒或錐筒結構。三回程烘干機是由三個同心的直徑不同的圓筒嵌套在一起的,而不是環環相扣,那是鏈子,這種特殊的結構形式?jīng)Q定其產量的大小,所以這種新型烘干機也叫三回程烘干機。

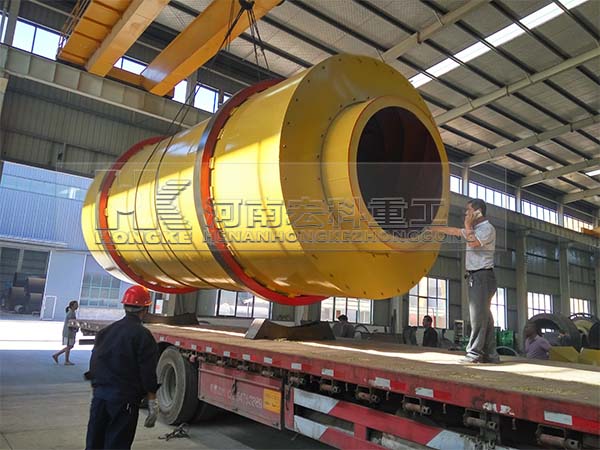

三回程烘干設備圖片

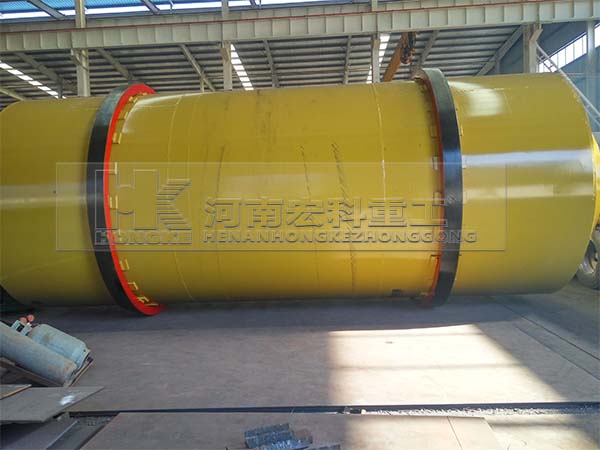

三回程烘干設備圖片

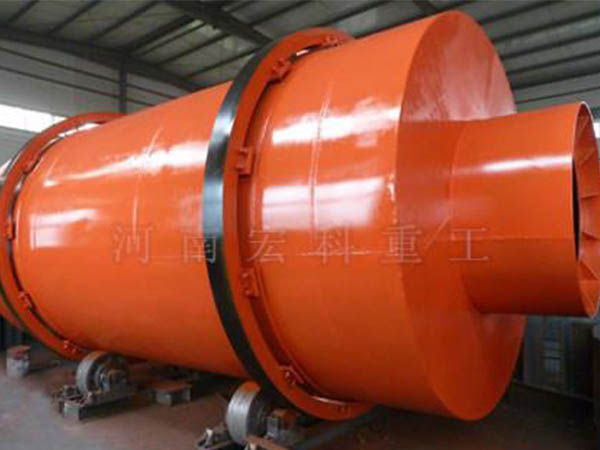

三回程烘干設備圖片

三回程烘干設備圖片





三回程河沙烘干機和三回程沙子烘干機都屬于三回程烘干設備,河南宏科重工有限公司生產各種型號的三回程烘干設備,三回程烘干機,詳情咨詢:0371-67846980.

三回程烘干機工作原理

物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換,物料移動至內層的另一端進入中層,進行逆流烘干,物料在中層不斷地被反復揚進,呈進兩步退一步的行進方式,物料在中層既充分吸收內層滾筒散發的熱量,又吸收中層滾筒的熱量,同時又延長了干燥時間,物料在此達到最佳干燥狀態。物料行至中層另一端而落入外層,物料在外層滾筒內呈矩形多回路方式行進,達到干燥效果的物料在熱風作用下快速行進排出滾筒,沒有達到干燥效果的濕物料因自重而不能快速行進,物料在此矩形抄板內進行充分干燥,由此完成干燥目的。

三回程烘干機性能特點

1、投資少,設備所需投資是國外進口產品的1/6。

2、終水份率低,物料終水份確保0.5%以下,是干混砂漿及礦渣粉生產線首選產品。

3、熱效率高,筒體自我保溫熱效率高達70%以上(傳統單筒烘干機熱效率僅為35%),提高熱效率35%。

4、燃料廣泛,燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。

5、土建投資和電耗低。比單筒烘干機減少占地50%左右,土建投資降低50%左右,電耗降低60%。

6、可根據用戶要求輕松調控所要的終水份指標。

7、出氣溫度低,除塵設備使用時間長。

8、無需大小齒輪傳動,采用托輪傳動。

9、出料溫度低于60%,可連續生產包裝。

三回程烘干機技術參數

項目單位 φ2.0×6m φ2.5×6.5m φ2.7×7m φ3×7m φ3.2×7m φ3.6×8m φ4.2×8.5m
外筒直徑 (m) 2.0 2.5 2.7 3 3.2 3.6 4.2
外筒長度 (m) 6 6.5 7 7 7 8 8.5
筒體容積 (m3) 18.84 31.89 40.5 49.46 56.26 81.38 118
筒體轉速 (rpm) 3-10 3-10 3-10 3-10 3-10 3-10 3-10
物料停留時間 (min) 12-30 12-30 12-30 12-30 12-30 12-30 12-30
物料初水份 (%) 6-25 6-25 6-25 6-25 6-25 6-25 6-25
物料終水份 (%) ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1
最高進氣溫度 (℃) 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃
生產能力 (T/H) 礦渣 20-25 25-30 30-35 35-10 40-45 50-65 70-85
粉煤灰 10-17 17-21 20-25 23-27 25-30 30-45 45-63
黃沙 20-27 25-40 27-45 30-45 35-50 55-75 75-99
電動機型號 Yr160m-4 Yr132m-4E Yr160m-4 Yr160m-4 Yr132m-5E Yr160m-4E Yr160m-4E
電動機功率 (kw) 7.5×2 11×2 7.5×4 7.5×4 11×4 15×4 18.5×4
減速機型號 XWD-6 XWD-6 XWD-6 XWD-6 XWD-6 XWD-8 XWD-8
減速機速比 (I) 17-29 17-29 17-29 17-29 17-29 17-29 17-29
設備重量 (T) 25 32 35 38 43 57 77
